Sesendal Berulir CNC Ketepatan

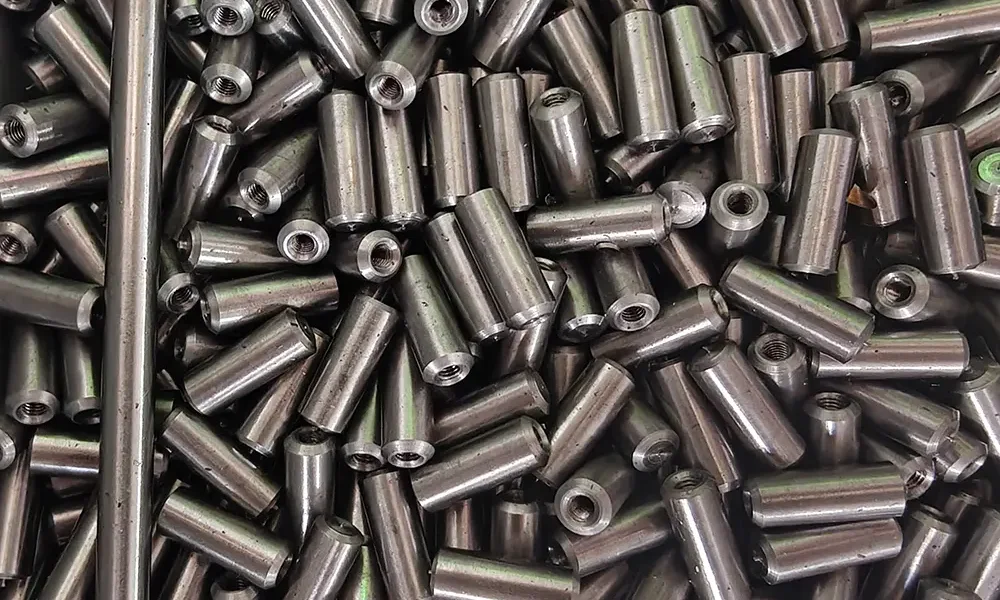

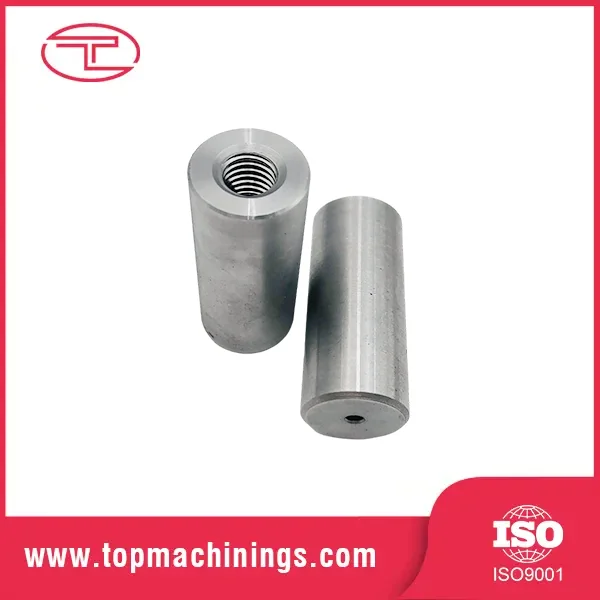

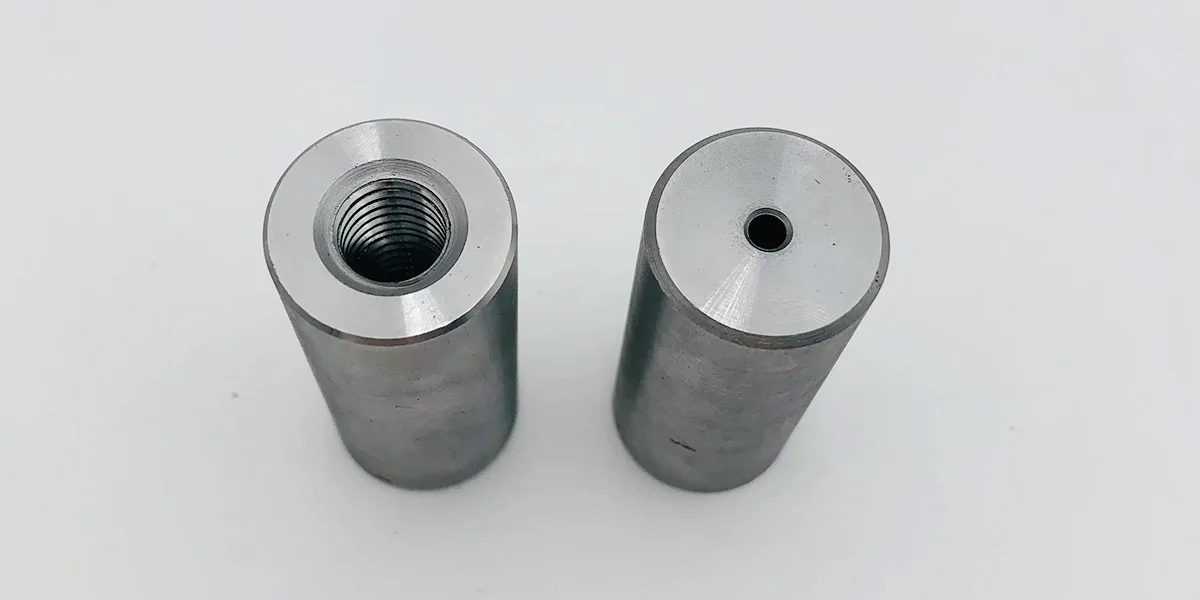

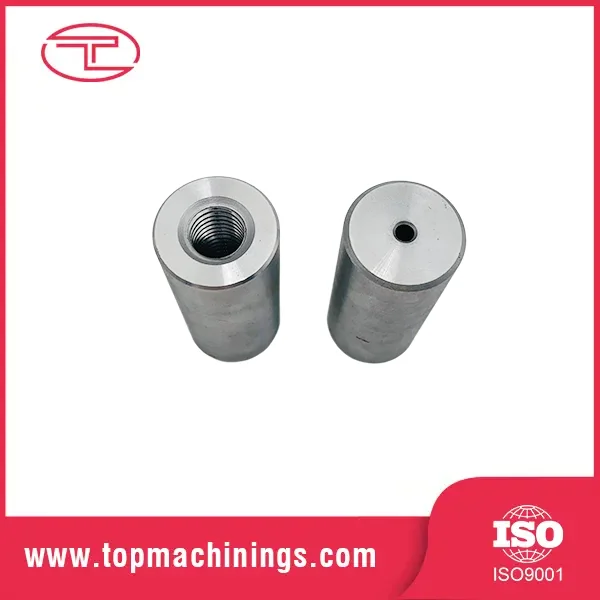

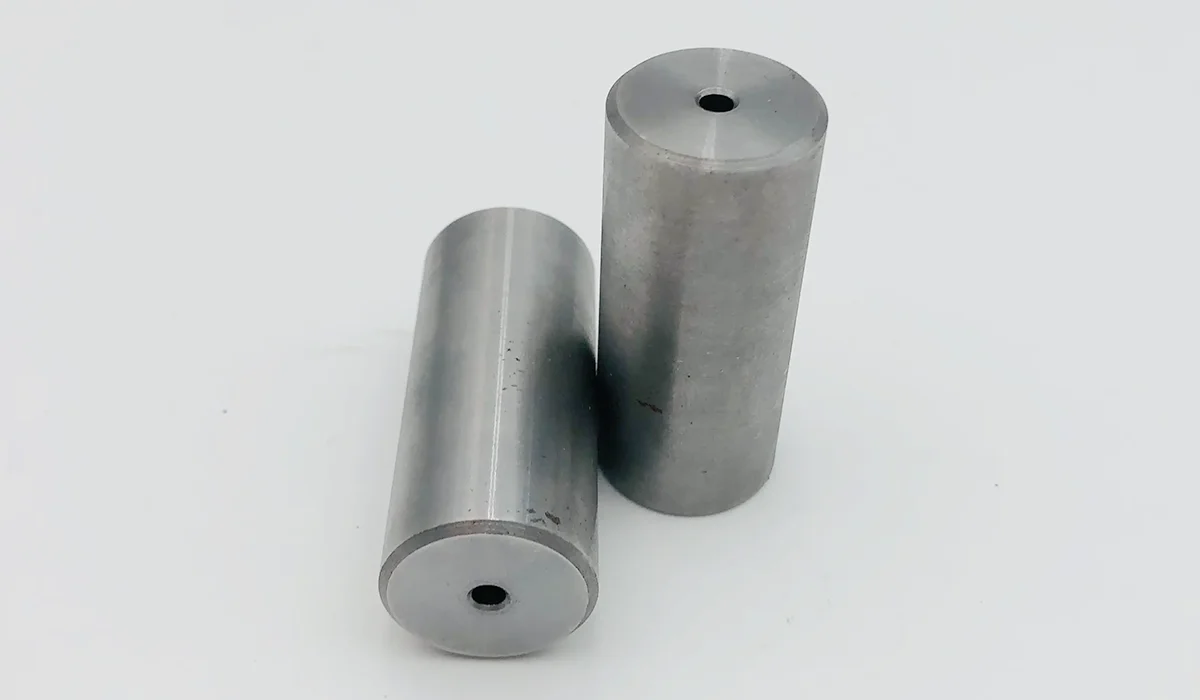

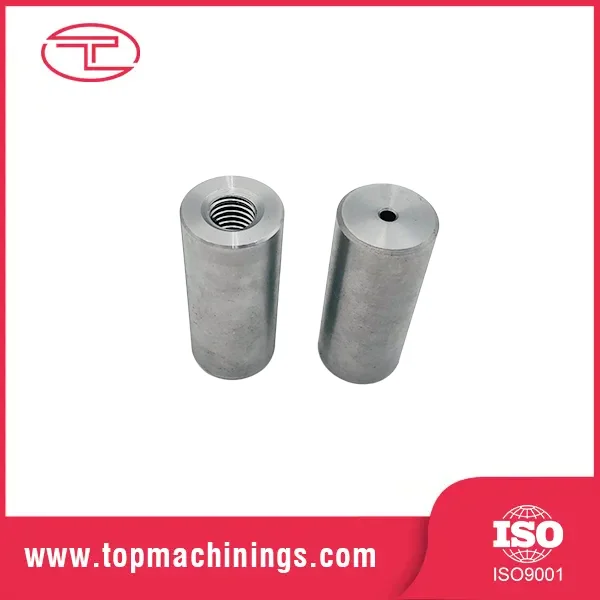

Sesendal berulir CNC ketepatan ialah lengan silinder dengan benang bermesin ketepatan pada permukaan dalaman atau luarannya. Fikirkan ia sebagai "sisipan berulir" yang memberikan komponen antara muka benang yang kukuh dan boleh diganti tanpa memesinan benang terus ke bahagian induk. Apabila jalur lubang berulir di dalam perumah aluminium lembut — mod kegagalan klasik — sesendal adalah bahagian yang menjimatkan hari.

Terdapat dua keluarga utama: sisipan berulir dan sesendal lengan. Kedua-duanya menuntut perkara yang sama dari kedai mesin: kebulatan, kepekatan, dan ketepatan benang yang diukur dalam mikron.

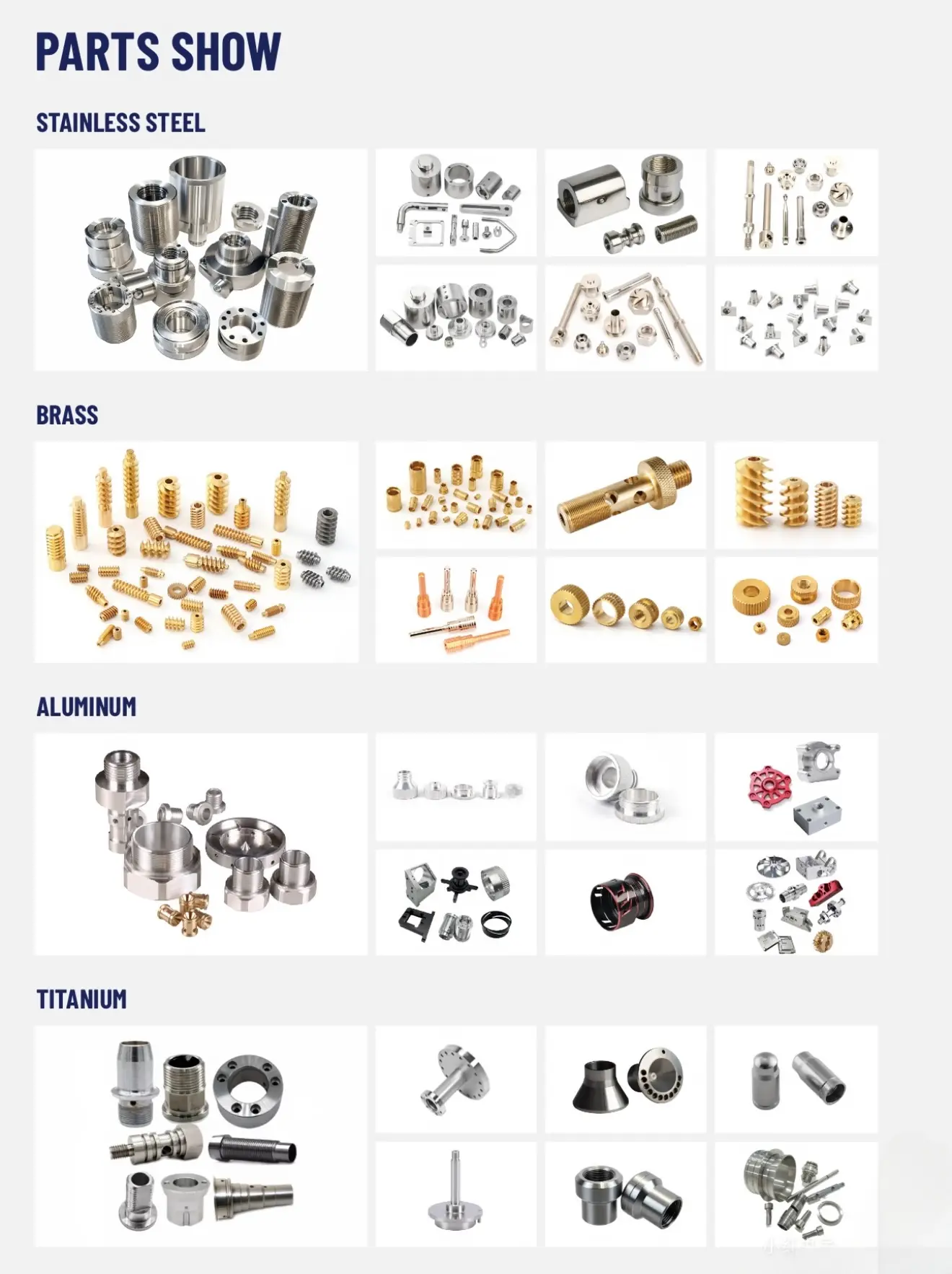

Konfigurasi Bahan & Benang

Keluli tahan karat (SUS303/304/316): rintangan kakisan untuk kegunaan makanan, marin dan perubatan.

Keluli aloi (4140/1045): kekuatan tinggi dengan rawatan haba untuk aplikasi beban berat.

Loyang (C3604/HPb59-1): kebolehmesinan yang sangat baik dan pelinciran semula jadi untuk galas sesendal berulir CNC ketepatan.

Aluminium (6061-T6/7075): ringan untuk pemasangan aeroangkasa dan automotif.

Borang benang: metrik (M3–M64), UNC/UNF, benang paip NPT dan borang tersuai setiap lukisan.

Kelas: Standard 6H/6g, kelas ketepatan 5H/4j untuk aplikasi muat gangguan.

Benang dipotong dengan benang satu titik atau pengilangan benang pada pelarik CNC, diikuti dengan pengukur diameter padang. Untuk sisipan tekan muat, kami memegang diameter luar pada ±0.005mm supaya tempat duduk sesendal dengan gangguan yang betul — cukup longgar untuk dipasang, cukup ketat untuk tidak berputar.

Spesifikasi Produk

Aplikasi Biasa Sesendal Berulir CNC Ketepatan

Sebagai pengeluar dan pembekal sesendal berulir CNC ketepatan, Tuoyuan Metal membekalkan sesendal secara pukal pada harga terus kilang untuk:

Sisipan berulir untuk perumah aluminium dan plastik dalam automotif dan elektronik.

Lengan galas dan pakai sesendal dalam pam, kotak gear dan penghantar.

Mencari sesendal untuk jig, lekapan dan plat perkakas.

Komponen silinder hidraulik dan pneumatik.

Himpunan pangsi perabot, perkakas dan peralatan.

Perhimpunan ringan aeroangkasa dan pertahanan.

Kes Sebenar

Kajian Kes: Sesendal Loyang Berulir CNC Ketepatan Tersuai

Industri: Electronics & Electrical Equipment

Bahan: Loyang C36000

Proses: Memusing CNC Swiss, Menoreh & Pengilangan Hex

Pengeluar komponen elektronik Amerika memerlukan sesendal berulir CNC ketepatan tersuai untuk berfungsi sebagai sisipan anti-putaran dalam kepungan plastik. Bahagian tersebut memerlukan kemasan bebas burr untuk memastikan pemasangan skru yang mudah tanpa merosakkan perumahan plastik. Dengan menggunakan mesin pelarik Swiss Swiss berbilang paksi, kami memesinan sesendal tembaga dengan benang bersih dan kepala hex yang tepat dalam satu persediaan. Proses pembersihan ultrasonik yang menyeluruh telah dilaksanakan untuk mengeluarkan semua pencukur logam, diikuti dengan pemeriksaan optik benang 100%.

Proses Pengeluaran

Setiap sesendal bermula dengan semakan kejuruteraan: pasukan kami menganalisis lukisan atau sampel 2D/3D anda, memilih gred bahan dan memprogramkan laluan alat yang optimum. Untuk sisipan berulir, parameter kritikal ialah kesesuaian gangguan — kami mengira OD tepat untuk menjamin pengekalan tanpa terlalu menekankan bahagian hos.

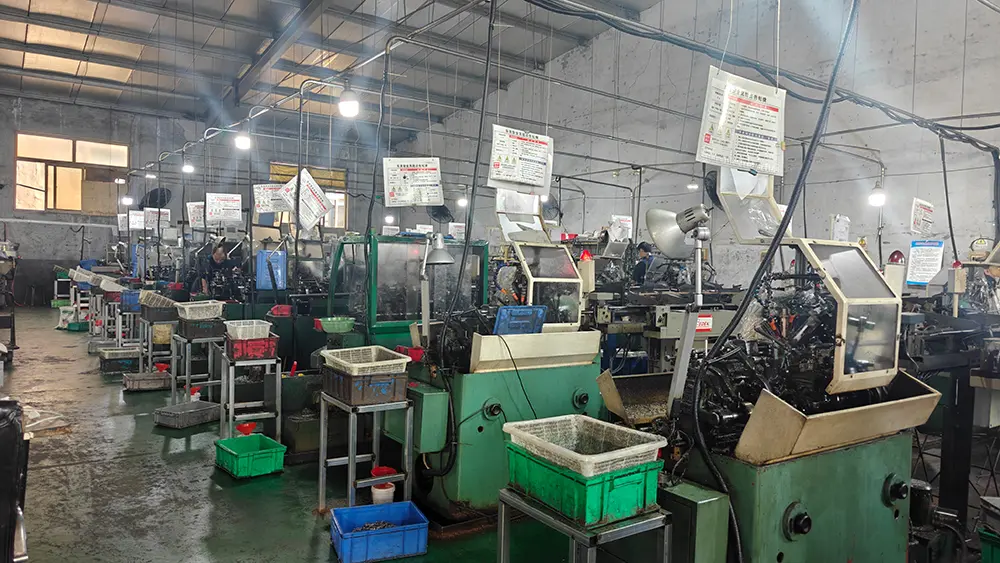

Pemesinan dijalankan pada mesin pelarik CNC automatik berkelajuan tinggi dengan penyuap bar. Memusing, menghadap, beralur, membosankan dan membentang disiapkan dalam satu kitaran pengapit jika boleh — pendekatan persediaan tunggal inilah yang mengekalkan konsentrik dalam julat mikron.

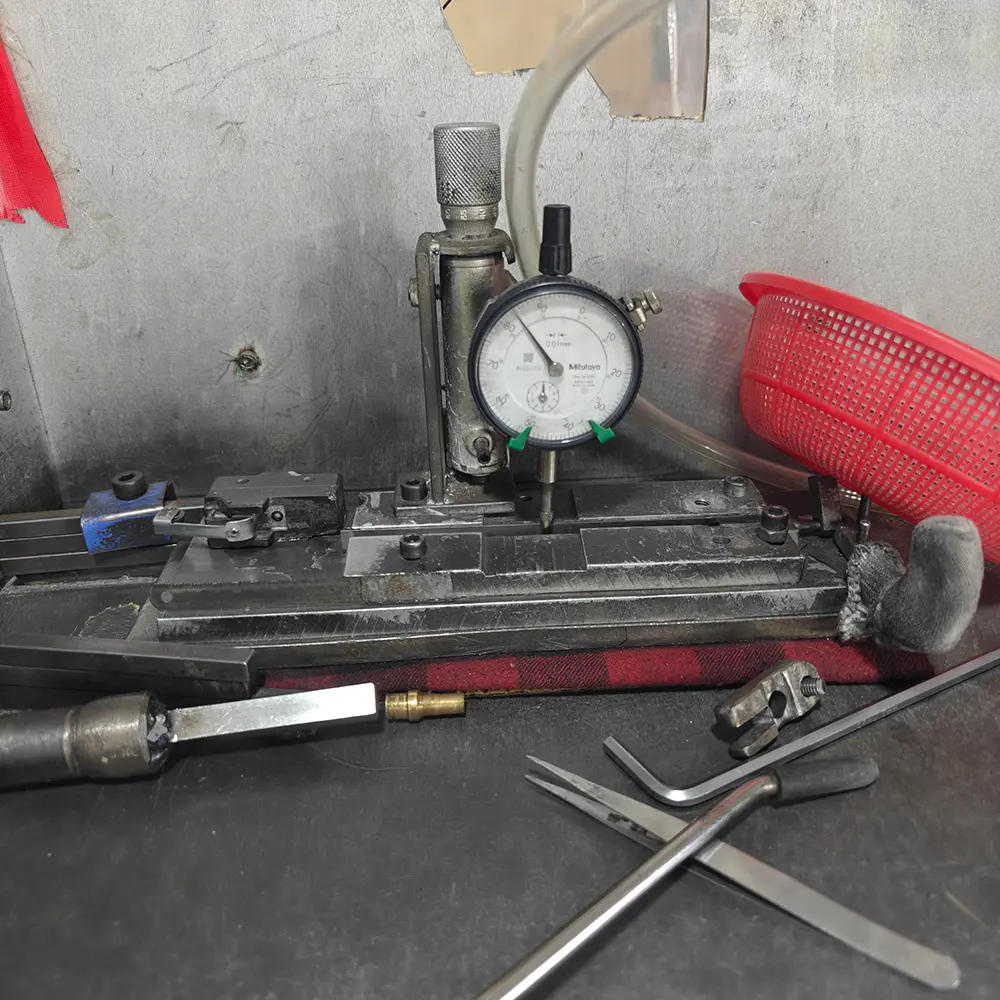

Benang diikuti dengan pemeriksaan 100%: pengukur palam/cincin benang, pengisihan optik dan pengesahan CMM pada bahagian yang disampel. Rawatan permukaan (zink, oksida hitam, nikel) digunakan dalam talian dalaman kami sebelum pembungkusan akhir.

Mengapa Memilih Logam Tuoyuan

Satu Dekad Pemesinan Ketepatan Tuoyuan Metal mempunyai lebih 10 tahun pengalaman dalam bahagian pusingan ketepatan dan komponen mesin CNC, memberi perkhidmatan kepada pelanggan di 20+ negara dengan kadar pembelian ulangan sebanyak 95%. Apabila anda memesan sesendal daripada kami, anda bekerja dengan kedai yang telah menyelesaikan masalah anda — berkali-kali.

Sesendal dibungkus dalam kertas anti-karat, beg poli, dan karton eksport atau bekas kayu setiap saiz pesanan. Lot kecil dihantar melalui ekspres (DHL/FedEx/UPS); pesanan pukal dihantar melalui laut dari Pelabuhan Qingdao (FCL/LCL) atau pengangkutan udara. Dokumentasi: Invois Komersial, Senarai Pembungkusan, Bil Muatan, Sijil Asal, Sijil Ujian Bahan. Untuk harga sesendal berulir CNC ketepatan, pesanan pukal atau sebut harga, hubungi pasukan eksport kami.

Soalan Lazim

S1: Bolehkah anda menyendal mesin daripada lukisan atau sampel saya?

A1: Ya. Hantarkan kepada kami lukisan 2D/3D (PDF, AI) atau sampel fizikal. Kami menyemak reka bentuk, mengesahkan bahan dan toleransi, dan membuat sampel pra-pengeluaran untuk kelulusan anda sebelum pengeluaran besar-besaran.

S2: Apakah toleransi yang boleh anda pegang pada benang?

A2: Kelas benang standard 6H/6g setiap ISO 965. Untuk aplikasi ketepatan, kami boleh memegang 5H/4j dengan diameter padang yang disahkan oleh tolok yang ditentukur. Beritahu kami keperluan kelas anda.

S3: Bagaimanakah anda menjamin kualiti pada pesanan besar?

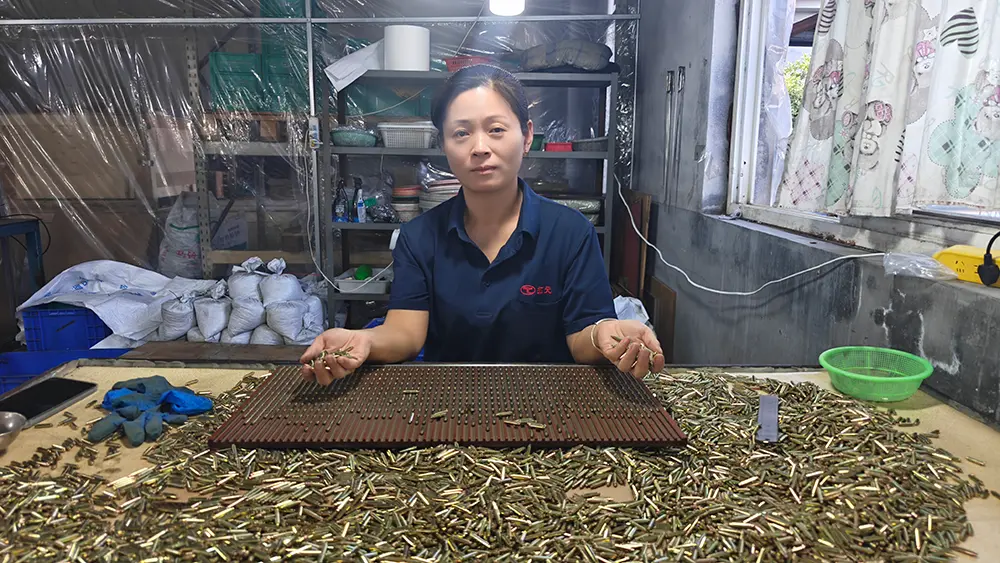

A3: Pemeriksaan artikel pertama dengan laporan penuh, kemudian mengukur dalam proses dan 100% pengisihan optik pada dimensi akhir. Kami juga menyokong pemeriksaan pihak ketiga sebelum penghantaran.

S4: Bolehkah anda menghasilkan sesendal berulir CNC ketepatan ini kepada saiz tersuai dan padang benang bukan standard?

J4: Ya, kami menyesuaikan sepenuhnya diameter luar, panjang, ketebalan dinding dan spesifikasi benang mengikut lukisan kejuruteraan atau bahagian sampel anda.

S5: Bolehkah saya meminta sampel sebelum membuat pesanan pengeluaran besar-besaran?

A5: Sudah tentu. Kami boleh menyediakan sampel prototaip/pra-pengeluaran untuk ujian kefungsian dan pengesahan pemasangan anda sebelum meneruskan pembuatan skala penuh.
