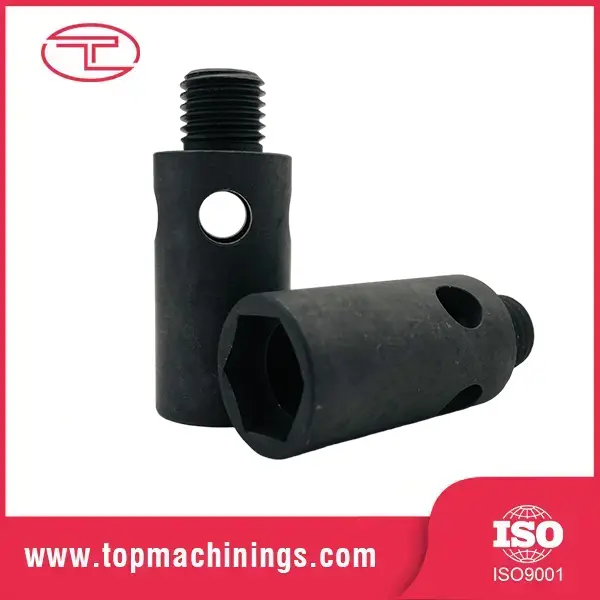

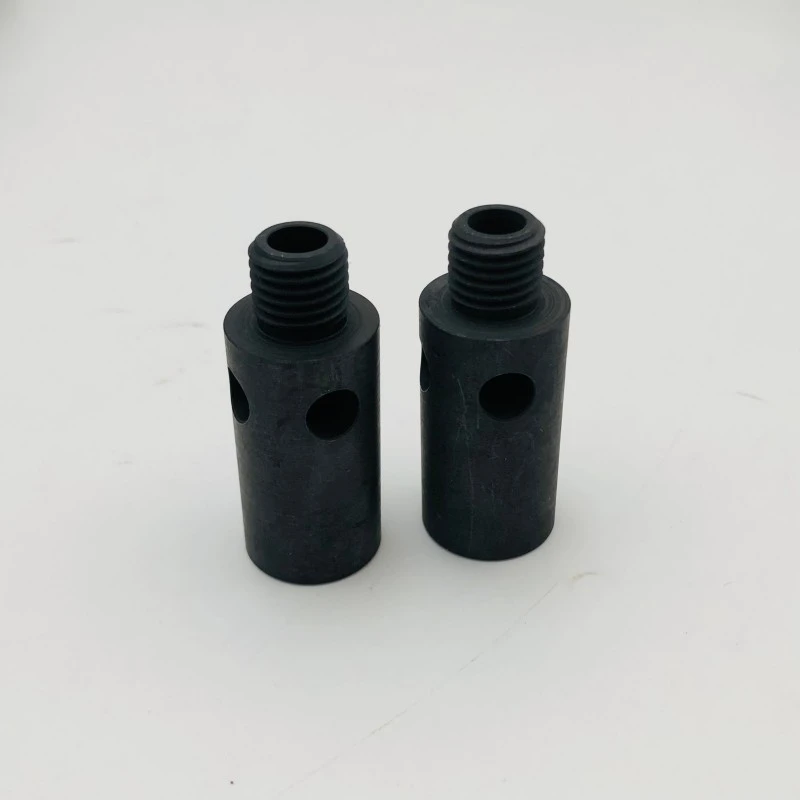

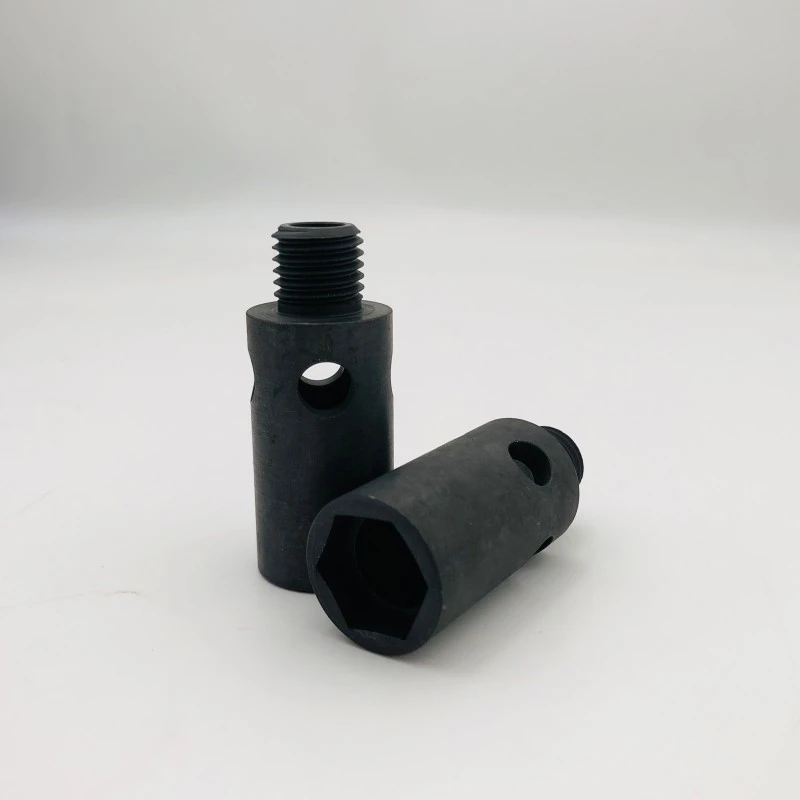

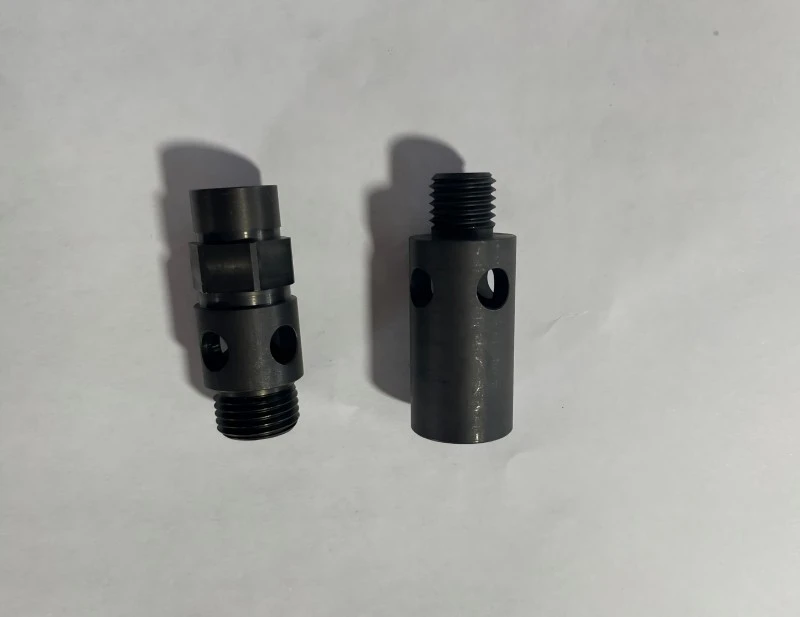

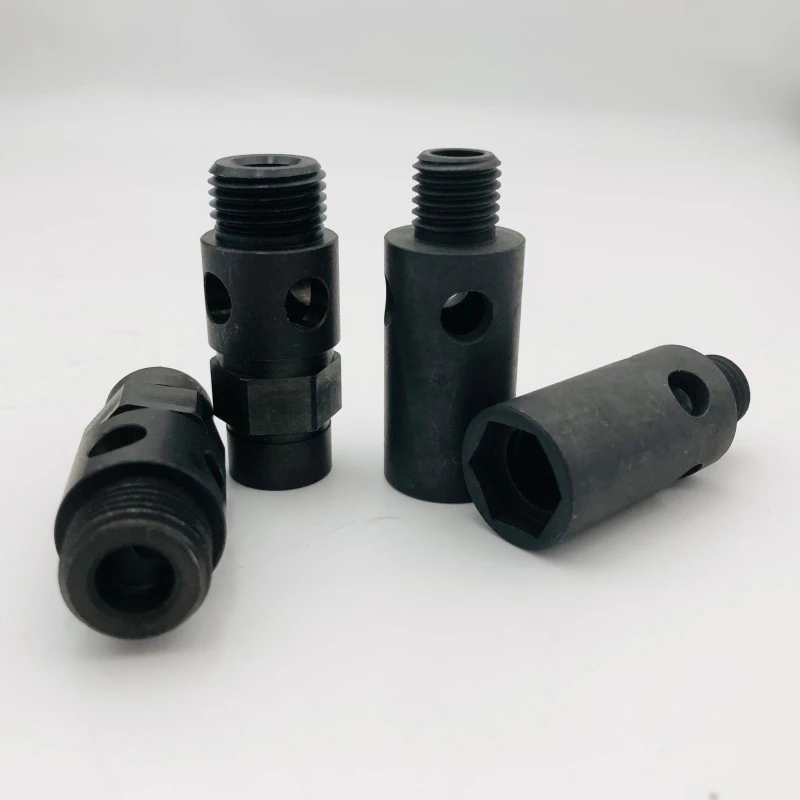

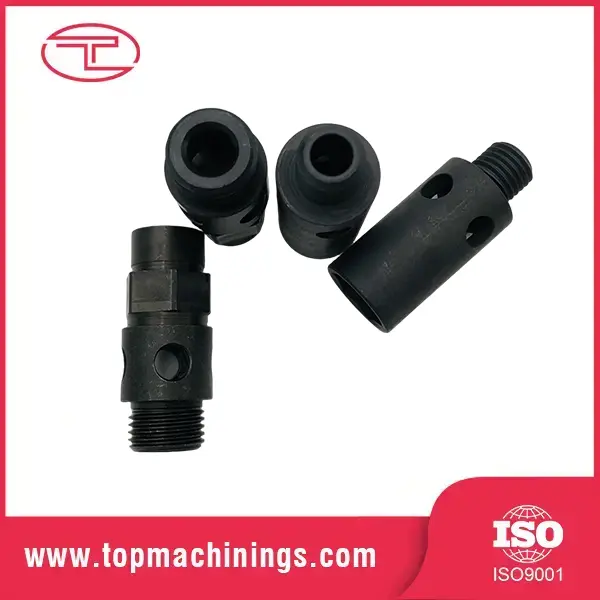

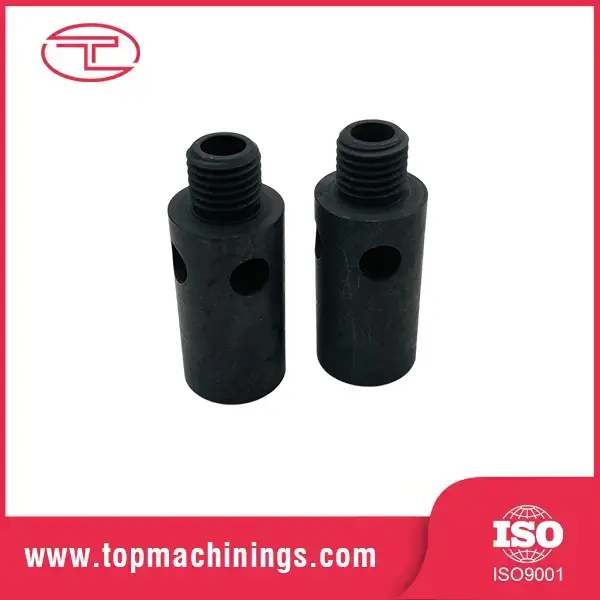

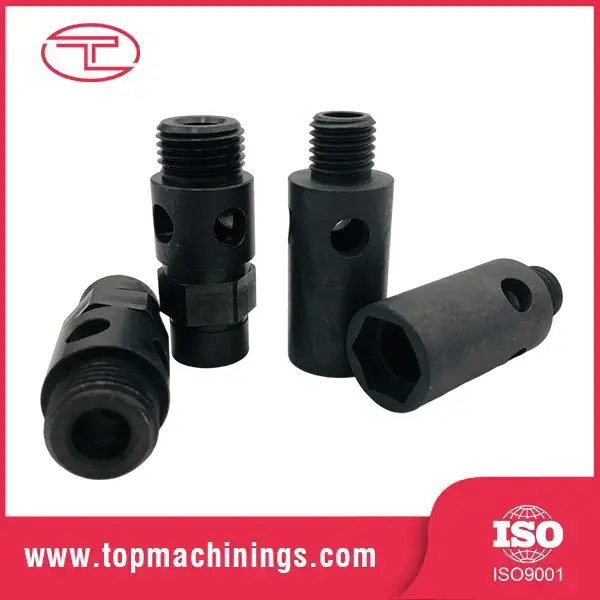

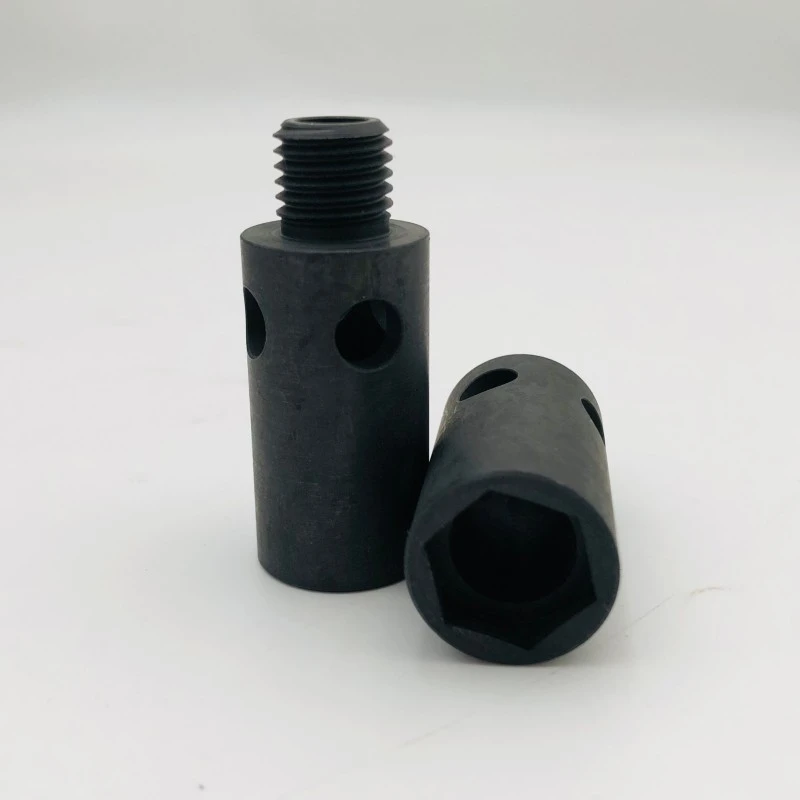

Aci Berulir Ketepatan Pemesinan CNC

Aci berulir ialah komponen berputar silinder dengan benang mesin di sepanjang sebahagian atau keseluruhan panjangnya. Contoh klasik ialah skru plumbum — nadi bagi setiap mesin CNC, pencetak 3D dan penggerak linear — di mana benang menggunakan nat untuk menukar putaran kepada pergerakan linear yang tepat. Tetapi aci berulir ketepatan pemesinan CNC juga kelihatan sebagai aci motor dengan hujung berulir, rod pengikat, skru pelarasan dan aci suapan.

Apa yang memisahkan aci berulir yang baik daripada aci yang buruk tidak kelihatan sepintas lalu dan bencana dalam perkhidmatan: ketepatan padang benang sepanjang keseluruhan. Skru utama dengan ralat pic terkumpul 0.1mm sepanjang satu meter perjalanan akan meletakkan alat mesin anda salah sebanyak 0.1mm — setiap masa. Itulah perbezaan antara bahagian ketepatan dan bahagian masalah.

Reka Bentuk & Pertimbangan Bahan

Gred biasa: 4140/42CrMo, 1045 (tugas am), SUS303/316 (rintangan kakisan), 6061-T6 (ringan)

Bentuk benang: Acme, trapezoid, ISO metrik, UNC/UNF, serasi skru bola

Rawatan haba: pengerasan aruhan pada rusuk benang, pengerasan melalui, atau pengkarburan

Ciri-ciri kritikal: lubang tengah untuk pengisaran, alur kunci, rata, lubang silang dan diameter langkah

Kepekatan antara diameter pic benang dan jurnal galas: ≤ 0.02mm TIR

Kelurusan: 0.05mm/m standard, 0.02mm/m untuk gred ketepatan

Untuk aci berulir ketepatan pemesinan CNC, pilihan bahan ialah keputusan prestasi: 4140 dikeraskan dan dikisar memberikan hayat haus yang lama dan kestabilan dimensi; Aluminium 6061 memberikan gerakan inersia rendah yang ringan untuk aplikasi berkelajuan tinggi. Kami mengesyorkan gred berdasarkan beban, kelajuan dan kitaran tugas — bukan hanya harga.

Ciri & Faedah Utama

Benang Tepat Sepanjang Panjang Penuh

Benang adalah pemotongan satu titik atau dikisar benang di bawah kawalan CNC, dengan ketepatan padang disahkan sepanjang keseluruhan panjang benang — bukan hanya pada tolok. Untuk aci berulir ketepatan pemesinan CNC, kami memegang ralat padang terkumpul dalam 0.02mm setiap 300mm, jadi kedudukan mesin anda dengan betul pada setiap titik perjalanan.

Hubungan Benang-ke-Jurnal Konsentrik

Jurnal benang dan galas dimesin dalam satu persediaan atau pada pusat antara dua operasi, menahan habisan di bawah 0.02mm. Aci yang berjalan benar haus secara sekata, kurang bergetar dan memanjangkan hayat galas.

Rawatan Haba Dipadankan dengan Tugas

Pengerasan aruhan pada rusuk benang memberikan permukaan kalis haus sambil mengekalkan teras yang kuat untuk penghantaran tork. Untuk aplikasi kitaran tinggi, kami mengkarburkan atau mengeras melalui spesifikasi anda.

Diameter Tanah Di Mana Ia Penting

Jurnal galas dan permukaan pengedap boleh dikisar silinder hingga Ra 0.2μm dengan toleransi ±0.003mm — kemasan permukaan yang memastikan pengedap bebas bocor dan galas senyap pada RPM tinggi.

Sehenti: Aci + Kelengkapan

Kami memesin aci penuh: benang, alur kunci, flat, lubang gerudi silang dan hujung berulir — satu bahagian, satu pembekal, satu standard kualiti. Tiada vendor kedua, tiada tindanan toleransi antara komponen.

Spesifikasi Produk

Aplikasi Biasa

Sebagai pengeluar dan pembekal aci berulir ketepatan pemesinan CNC, Tuoyuan Metal membekalkan aci secara pukal pada harga terus kilang untuk:

Skru plumbum dan aci serasi skru bola untuk mesin CNC dan pencetak 3D

Aci motor dengan hujung berulir untuk gandingan dan takal

Penggerak linear dan komponen silinder elektrik

Batang pengikat dan skru pelarasan untuk peralatan industri

Stereng automotif dan komponen berulir suspensi

Aci suapan untuk tekstil, pembungkusan dan mesin cetak

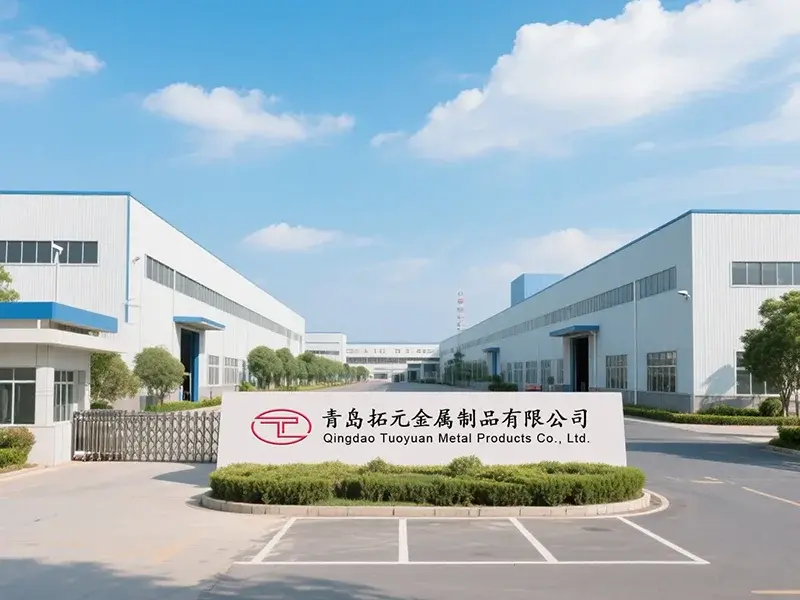

Tentang Kami

Pemesinan Ketepatan Adalah Perniagaan Teras Kami

Tuoyuan Metal pakar dalam bahagian pusingan ketepatan dan komponen mesin CNC — Aci berulir ketepatan pemesinan CNC berada dalam ruang roda kami. Sepuluh tahun pengalaman pemesinan, 20 mesin pelarik CNC berkelajuan tinggi, 5 pusat pemesinan, dan kapasiti tahunan 100 juta keping.

Terbukti di Pasaran Amerika Utara

60% daripada jualan kami pergi ke Amerika Utara, di mana pelanggan menuntut toleransi yang ketat dan penghantaran yang boleh dipercayai. Kadar pembelian ulangan sebanyak 95% bermakna pelanggan kami memesan semula — pensijilan kualiti terkuat yang ada.

Komunikasi Pantas, Jelas

Pasukan jualan kami fasih berbahasa Inggeris dan bertindak balas dalam masa 24 jam. Isu kualiti mendapat respons dalam masa 48 jam. Tiada halangan bahasa, tiada pelarian.

Sokongan Kejuruteraan Terbina Dalam

Tidak pasti tentang bahan atau rawatan haba? Hantarkan permohonan anda kepada kami dan kami akan mengesyorkan gred dan proses yang betul. Kami menyokong daripada prototaip kepada pengeluaran besar-besaran.

Soalan Lazim

S: Adakah anda membuat skru plumbum? Apakah ketepatan yang boleh anda capai? J: Ya — skru plumbum adalah salah satu kepakaran kami. Gred standard memegang ±0.05mm setiap 300mm; gred ketepatan memegang ralat padang terkumpul ±0.02mm. Untuk ketepatan yang lebih tinggi, kami mengesyorkan skru bola, yang juga boleh kami bekalkan.

S: Bolehkah anda memesin aci daripada sampel? J: Ya, kami membuat kejuruteraan balik daripada sampel fizikal serta lukisan. Kami mengukur sampel, membuat lukisan, dan mengesahkan dengan anda sebelum pengeluaran.

S: Apakah rawatan haba yang anda cadangkan untuk benang tahan haus? J: Untuk kebanyakan aplikasi aci berulir ketepatan pemesinan CNC dan penggerak, pengerasan aruhan rusuk benang kepada HRC 45–55 ialah pilihan yang tepat — permukaan keras, teras keras. Untuk kehausan yang melampau, pengkarburan atau pengerasan melalui penuh disediakan.

S: Bolehkah anda memegang toleransi diameter yang anda dakwa? A: Ya. Diameter berpusing memegang ±0.02mm; diameter tanah memegang ±0.005mm. Mesin CNC kami mempunyai ketepatan kedudukan berulang ≤±0.003mm, disahkan oleh pemeriksaan CMM pada setiap kelompok.

S: Apakah MOQ dan masa utama anda? A: Prototaip MOQ adalah fleksibel (walaupun 1–5 keping). Pengeluaran MOQ dari sekitar 500 keping. Masa plumbum purata 15 hari, 18–20 hari dengan pengisaran dan rawatan haba.
