Pin Dowel Industri Pemesinan CNC

Pin dowel ialah pin pendek silinder yang digunakan untuk mengekalkan penjajaran tepat antara dua atau lebih bahagian pemasangan. Tidak seperti bolt, yang mengapit bahagian bersama-sama, pin dowel industri pemesinan CNC menetapkan kedudukan. Ia  ialah titik rujukan keseluruhan pemasangan dibina. Apabila anda memasukkan perumah kotak gear ke bebibir motor, pin dowel - bukan bolt - menjamin aci kekal sejajar.

Pin dowel datang dalam dua bentuk utama: press-fit dan slip-fit. Perbezaan prestasi antara dowel yang baik dan yang buruk diukur dalam mikron: terlalu ketat dan ia menyakitkan hati; terlalu longgar dan pemasangan hanyut.

Bahan dan Kekerasan Pin Dowel Industri

Keluli karbon (1045/1060): dikeraskan dan dibaja, penggunaan am yang kos efektif

Keluli galas (GCr15/52100): dikeraskan melalui HRC 60–64 untuk hayat haus maksimum

Tahan karat (SUS303/304/316): tahan kakisan untuk kegunaan makanan, marin dan perubatan

Keluli alat yang dikeraskan (untuk aplikasi haus khas)

Julat diameter: 1mm – 30mm, panjang dari 3mm hingga 200mm

Kelas toleransi: m6 press-fit, h6/h7 slip-fit ​​setiap ISO 8734/8735, USAS B18.8.2

Laluan pengilangan klasik ialah pengisaran tanpa pusat: bar dikisar hingga diameter akhir pada pengisar tanpa pusat, dipotong mengikut panjang, chamfer dan dikeraskan. Perkara yang tidak disedari oleh kebanyakan pembeli ialah perintah mengisar sebelum mengeras penting — pengerasan selepas pengisaran menyebabkan herotan, itulah sebabnya kita mengisar, mengeras, kemudian menyelesaikan-mengisar pin kritikal.

Perkongsian Kes Sebenar Tuoyuan

Industri: Industrial Automation & Machinery

Bahan: Aluminium / Keluli Tahan Karat

Proses: Pusing & Alur CNC Ketepatan

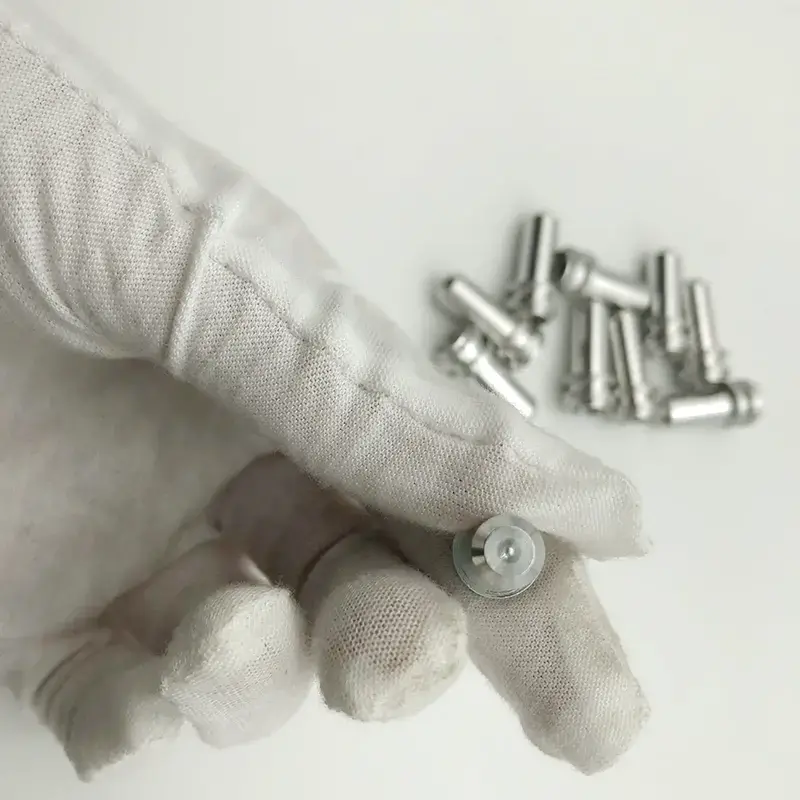

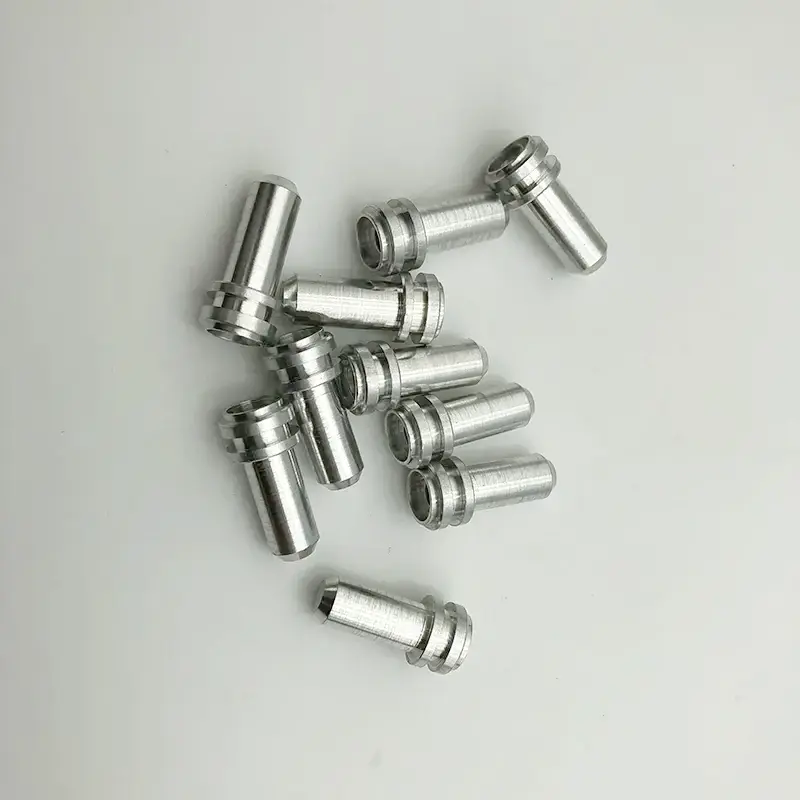

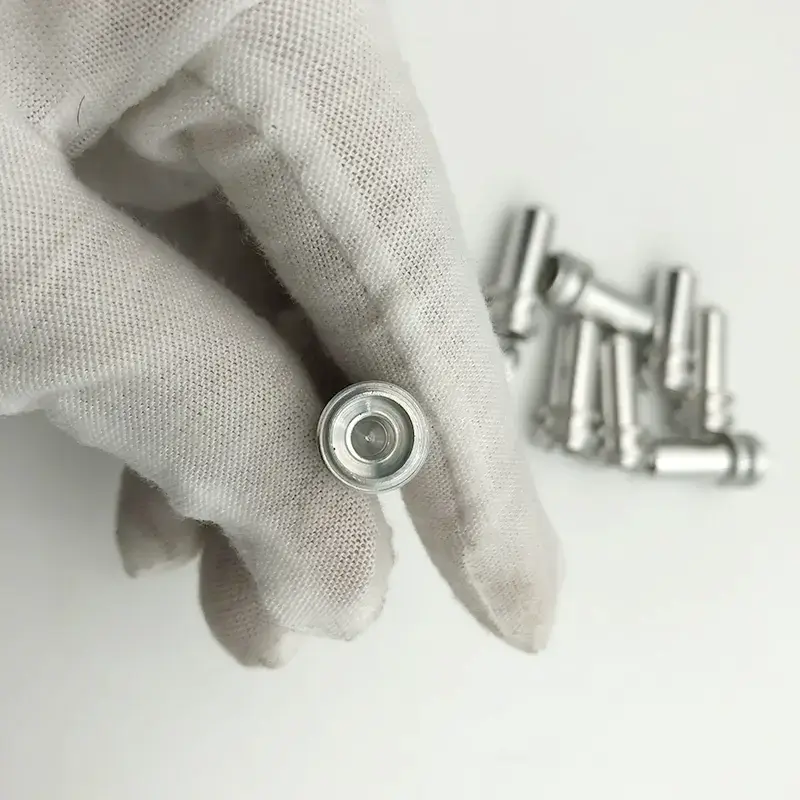

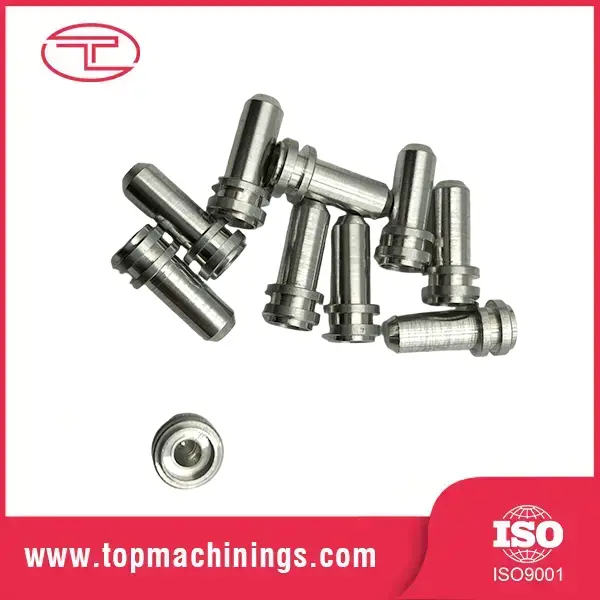

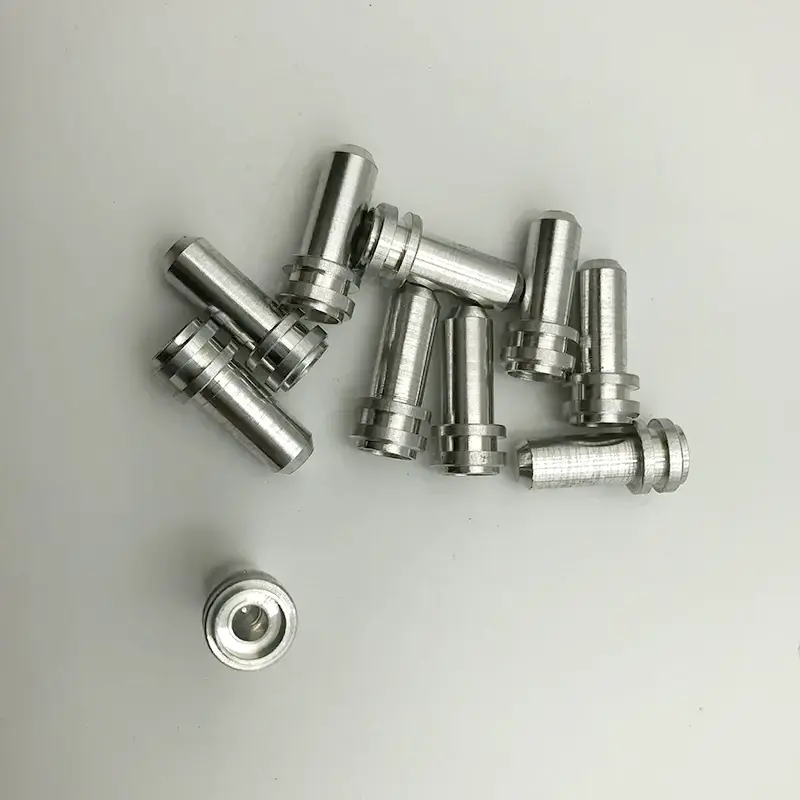

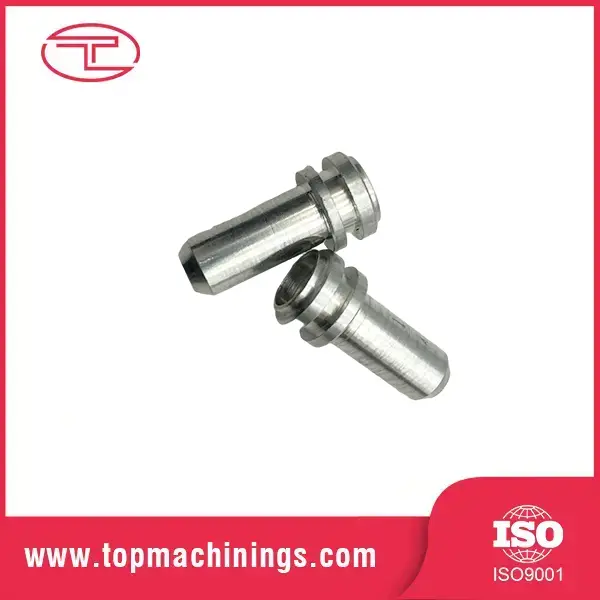

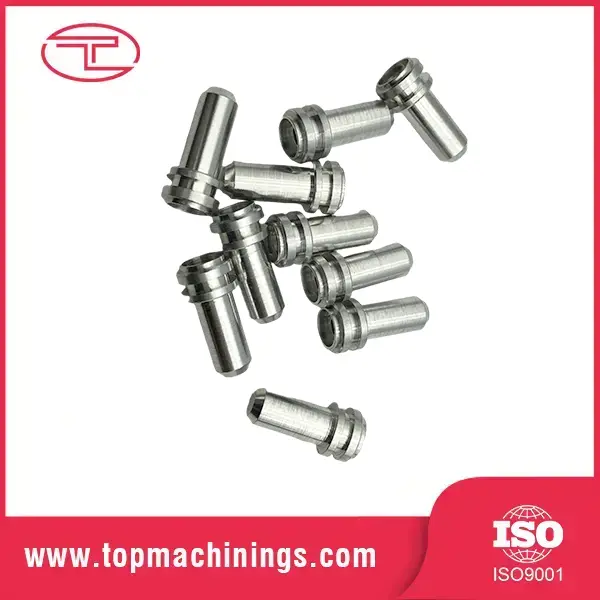

Pengeluar automasi AS memerlukan pin dowel industri pemesinan CNC tersuai dengan alur penahan cincin O yang tepat dan toleransi dimensi yang ketat untuk memastikan penjajaran yang tepat dan pengedap selamat dalam talian pemasangan berkelajuan tinggi.

Kami menghasilkan pin berbilang langkah ini menggunakan mesin pemusing CNC Swiss berketepatan tinggi, mengekalkan kedalaman alur yang tepat dan kemasan permukaan untuk pengedap yang optimum. Pemeriksaan optik 100% telah dijalankan sebelum pembungkusan.

Ciri Utama dan Faedah

Ground hingga ±0.002mm untuk Kedudukan Benar

Diameter akhir dikisar tanpa pusat hingga ±0.002mm dengan kemasan permukaan Ra 0.2–0.4μm. Ini bukan toleransi "cukup dekat" — Pin dowel industri pemesinan CNC adalah toleransi yang menjadikan pemasangan boleh diulang, lekapan tepat dan produk konsisten.

Dikeraskan kepada HRC 60+ untuk Perkhidmatan Lama

Pin keluli galas dikeraskan melalui HRC 60–64, memberikannya kekerasan untuk bertahan dengan kemasukan dan penyingkiran berulang tanpa pemarkahan. Dowel yang dikeraskan melebihi dowel yang lembut dengan tertib magnitud.

Hujung Chamfered, Tepi Bersih

Kedua-dua hujungnya adalah chamfered (biasanya 1.5×45°) dan deburred, jadi pin mula masuk ke dalam lubang dengan bersih tanpa mencukur bahan atau merosakkan mulut lubang. Tiada burr, tiada lubang tercalar, tiada perhimpunan yang ditolak.

Kelurusan yang Boleh Anda Percayai

Nisbah panjang kepada diameter dipegang lurus dalam 0.01mm setiap 50mm. Pin dowel yang bengkok bukan sahaja gagal dikesan - ia merosakkan lubang reamed pada sisipan. Kami mengukur kelurusan pada setiap kumpulan pengeluaran.

Pengumpulan Diameter Ketat untuk Kesesuaian Campuran

Pin disusun mengikut kumpulan diameter ketat supaya kotak pin memberikan tekanan muat yang konsisten. Tiada lagi "yang ini meluncur, itu memerlukan tukul" pada baris pemasangan anda.

Spesifikasi Produk

Proses Pengeluaran

Pengeluaran pin dowel industri pemesinan CNC bermula dengan stok bar yang ditarik sejuk atau dikisar. Bar adalah tanah tanpa pusat hingga diameter hampir akhir, dipotong mengikut panjang, chamfered, dan deburred. Untuk pin yang mengeras, ia kemudiannya dipanaskan dan dikisar hingga mencapai toleransi terakhir — pengisaran dua peringkat ialah yang memastikan pin siap bulat dan lurus dengan sempurna.

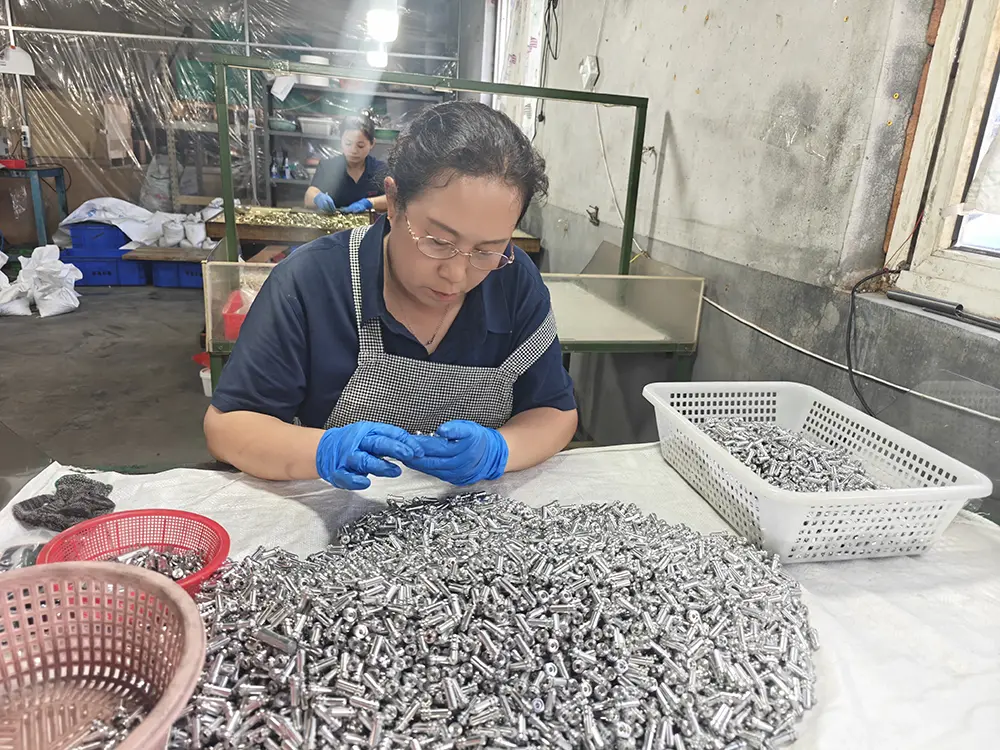

Pemeriksaan akhir meliputi diameter (dengan mikrometer dan tolok udara), kekerasan (ujian Rockwell), kelurusan, dan kemasan permukaan. Pin dikumpulkan mengikut diameter dan dibungkus dalam pembungkusan yang dilindungi karat yang berminyak. Sijil kelompok mengiringi setiap pesanan.

Garis Masa Pengeluaran

Masa petunjuk standard: 10–15 hari untuk saiz standard; 15–18 hari dengan pengerasan dan pengisaran.

Hari 1–3: Pengesahan pesanan dan pemilihan bahan

Hari 4–8: Bar mengisar, memotong, chamfering

Hari 9–12: Rawatan haba dan kemasan pengisaran (jika dinyatakan)

Hari 13–14: Pemeriksaan, pengelompokan, pembungkusan

Hari 15: Penghantaran dari Qingdao

Mengapa Memilih Logam Tuoyuan

Keupayaan Tahap Mikron, Volume Industri

Dengan 10+ tahun dalam pemesinan ketepatan, 20 mesin pelarik CNC dan kapasiti tahunan 100 juta keping, Tuoyuan Metal boleh menghantar pin dowel industri pemesinan CNC dalam volum gred automotif dengan toleransi gred makmal. Kami telah menghantar kumpulan 2.5 juta keping pada kadar kecacatan di bawah 15 PPM.

Pembekal Dipercayai Amerika Utara

60% daripada output kami disalurkan kepada pelanggan Amerika Utara, dengan kadar pembelian ulangan sebanyak 95%. Jika pin dowel kami tidak mengesan bahagian dengan betul, pelanggan tersebut tidak akan memesan semula — setiap suku tahun, selama bertahun-tahun.

Kebolehkesanan Penuh

Sijil kilang bahan, rekod rawatan haba dan laporan pemeriksaan diarkibkan setiap kelompok. Kebolehkesanan penuh daripada lot stok bar ke pin siap.

Sampel dan Petikan Pantas

Pesanan sampel dihantar dalam masa 3–5 hari. Sebut harga dalam masa 24 jam. Isu kualiti bertindak balas dalam masa 48 jam. Ini standard kami, bukan janji kami.

Pembungkusan & Penghantaran

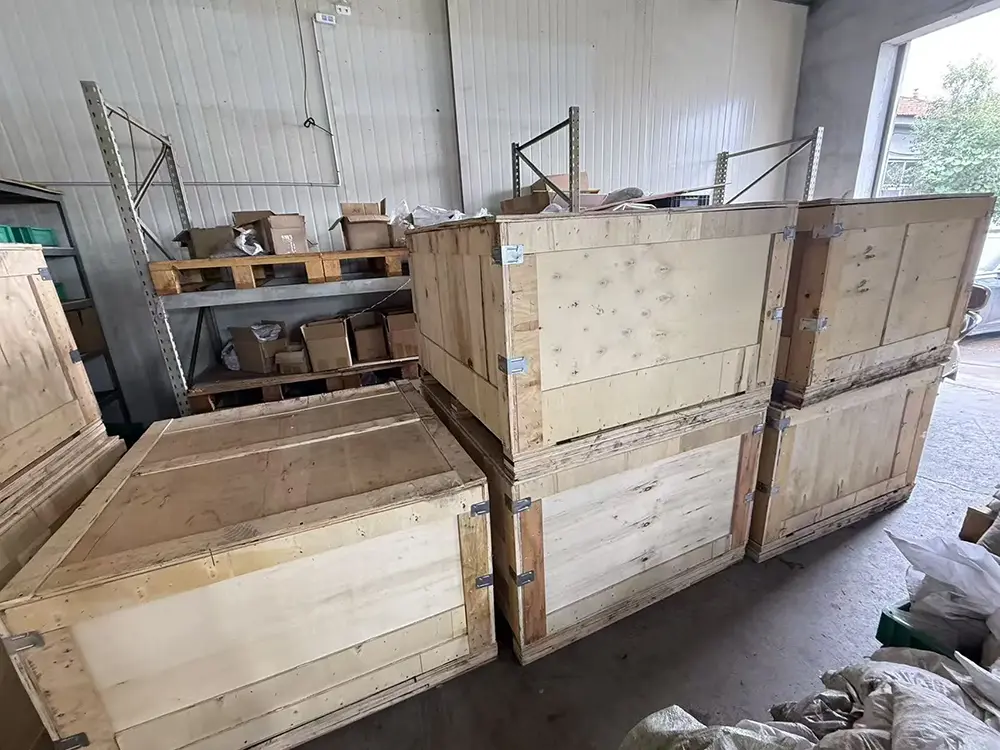

Pin diberi minyak atau disalut, dibungkus dalam beg poli dengan perencat karat, dan dihantar dalam karton atau bekas kayu. Ekspres (DHL/FedEx/UPS) untuk pesanan kecil, pengangkutan laut dari Pelabuhan Qingdao untuk pukal. Dokumentasi: Invois Komersial, Senarai Pembungkusan, Bil Muatan, Sijil Asal, Sijil Ujian Bahan. Untuk harga pin dowel industri pemesinan CNC, pesanan pukal atau sebut harga, hubungi pasukan eksport kami.

Soalan Lazim

S1: Apakah toleransi yang dipegang oleh pin dowel anda?

A1: Toleransi tanah standard ialah ±0.002mm pada diameter, dengan kemasan permukaan Ra 0.2–0.4μm. Kelas fit tersedia: m6 press-fit, h6/h7 slip-fit.

S2: Apakah perbezaan antara pin muat m6 dan h6?

A2: Pin m6 bersaiz besar sedikit untuk pemasangan press-fit, ia dikunci ke dalam lubang reamed dan memerlukan penarik untuk dikeluarkan. Pin h6/h7 sesuai slip untuk pemasangan yang mesti dibuka dengan kerap. Beritahu kami permohonan anda dan kami akan mengesyorkan kelas yang betul.

S3: Adakah anda menyediakan pin tahan karat yang dikeraskan?

A3: Ya — tahan karat pengerasan kerpasan boleh dikeraskan kepada HRC 38–44 dengan rintangan kakisan yang sangat baik. Untuk makanan atau tugas marin, ini adalah pilihan yang tepat.

S4: Bolehkah anda membuat pin panjang tersuai atau pin chamfer tersuai?

A4: Ya. Kami memotong panjang tersuai, talang tersuai, juruterbang tirus dan alur setiap lukisan. MOQ untuk pin tersuai adalah rendah — sampel dialu-alukan.

S5: Bagaimanakah anda menghalang karat pada pin dalam simpanan?

A5: Pin disapu minyak dan dibungkus dengan kertas perencat kakisan fasa wap. Untuk pengangkutan laut luar negara, kami menggunakan pembungkusan VCI untuk menjamin ketibaan bebas karat.
