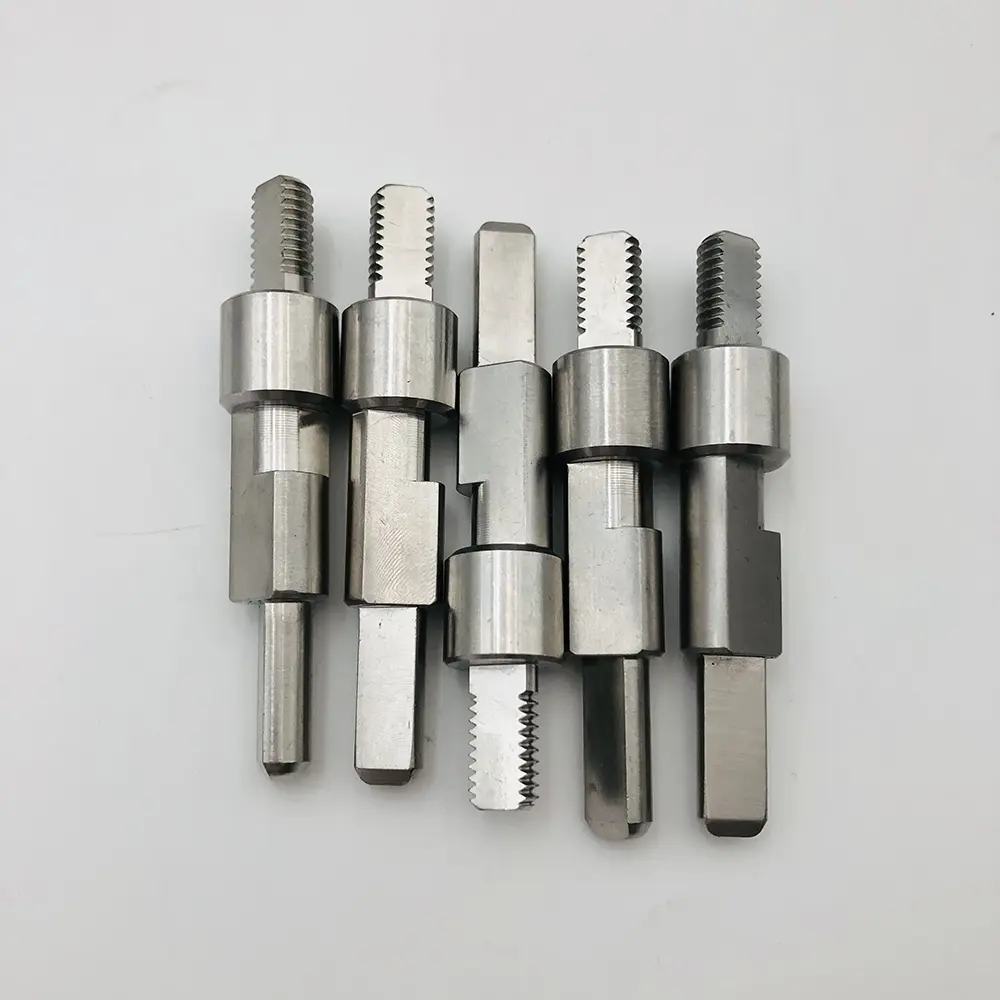

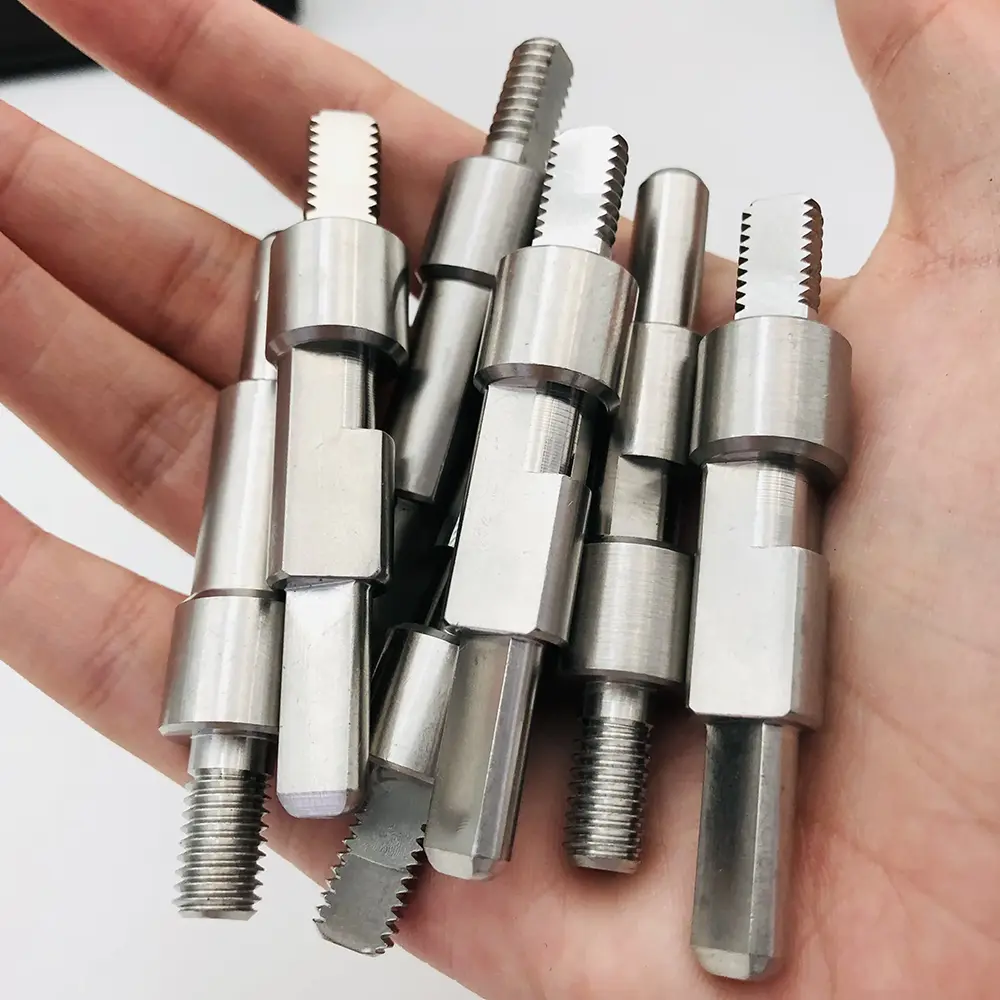

Pemasangan Hidraulik Bermesin CNC

Pemasangan hidraulik mesin CNC ialah pemasangan hidraulik yang menghubungkan hos, tiub, pam, injap dan silinder dalam sistem hidraulik. Ia kelihatan ringkas — badan logam dengan benang dan muka pengedap — tetapi ia beroperasi dalam keadaan kejam: tekanan dari 50 hingga 400+ bar, perubahan suhu, getaran dan cecair hidraulik yang menemui sebarang laluan bocor seperti air menemui retakan.

Tugas pemasangan ialah mengelak. Sama ada suar JIC 37°, ORFS (pengedap muka cincin-O), benang selari BSPP atau benang tirus NPT, geometri pengedap dimesin mengikut ketepatan mikron. Permukaan pengedap daripada bulat sebanyak 0.02mm adalah pemasangan yang menangis. Benang dengan akar yang terkoyak adalah pemasangan yang bertiup di bawah tekanan. Itulah sebabnya kualiti pemesinan bukanlah "senang untuk dimiliki" di sini — ia adalah isu keselamatan.

Ciri & Faedah Utama pemasangan hidraulik mesin CNC

Mengedap Permukaan Dimesin, Bukan "Cukup Baik" Kon suar 37°, alur cincin-O, dan muka tempat duduk dimesin dengan toleransi terkawal (sudut tempat duduk ±0.5°, kemasan permukaan maks Ra 0.8μm). Permukaan pengedap yang betul adalah yang mengekalkan 350 bar di dalam paip dan keluar dari bilik peralatan anda.

Benang Bersih dan Tajam Benang dipotong atau digulung kepada 6g/6H dengan bentuk profil penuh — tiada akar koyak, tiada puncak bergulung. Benang tirus (NPT/BSPT) disahkan dengan tolok gelang L1/L2 untuk menjamin sambungan yang ketat dan tidak bocor.

Keyakinan yang Diuji Tekanan Kami menekan kelengkapan ujian kepada tekanan kerja berkadar 1.5× pada kumpulan sampel, dan setiap pemasangan diperiksa secara visual dan dimensi. Untuk aplikasi kritikal, ujian tekanan 100% tersedia.

Bahan Tepat untuk Cecair Keluli karbon bersalut zink untuk sistem minyak mineral standard; tahan karat 316 untuk makanan, marin dan cecair agresif; loyang untuk perkhidmatan pneumatik dan air tekanan rendah. Bahan yang betul menghalang kakisan galvanik dan kegagalan pramatang.

Kebersihan yang Boleh Anda Tentukan Kelengkapan dibersihkan secara ultrasonik dan dibungkus mengikut spesifikasi kebersihan anda — termasuk kelas kebersihan ISO 4406 untuk sistem servo dan berkadar sensitif.

Spesifikasi Produk

Aplikasi Biasa

Sebagai pengeluar dan pembekal pemasangan hidraulik mesin CNC, Tuoyuan Metal membekalkan kelengkapan secara pukal pada harga terus kilang untuk:

Hidraulik mudah alih — jengkaut, pemuat, jentera pertanian

Sistem hidraulik industri — penekan, mesin pengacuan suntikan, alatan mesin

Peralatan pembinaan litar hidraulik

Sistem hidraulik marin dan luar pesisir (316 tahan karat)

Pemprosesan makanan dan saluran cecair farmaseutikal

Bangku ujian, sistem pelinciran, dan litar pneumatik

Proses Pengeluaran

Kelengkapan hidraulik dimesin daripada stok bar pada mesin pelarik CNC — selalunya dalam satu kitaran pengapit. Badan hex diputar, digerudi, diulir, dan geometri pengedap (kon suar, alur gelang-O atau tirus) dipotong dengan perkakas khusus. Pendekatan persediaan tunggal ialah apa yang memegang permukaan pengedap sepusat dengan benang.

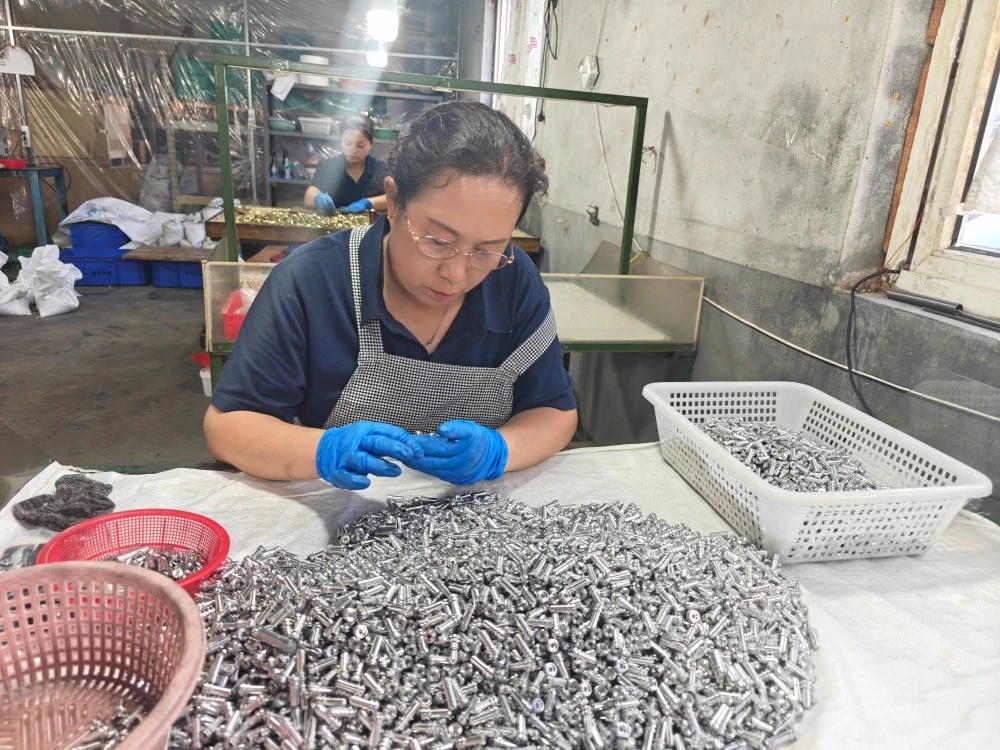

Selepas pemesinan, kelengkapan dinyahburkan — kritikal pada muka pengedap — kemudian dirawat permukaan (penyaduran zink, zink-nikel, atau pempasifan). Kelengkapan dibersihkan secara ultrasonik untuk mengeluarkan cip dan sisa, kemudian diperiksa: pengukur benang, pemeriksaan sudut tempat duduk, ukuran dimensi dan ujian tekanan sampel.

Mengapa Memilih Logam Tuoyuan

Ketepatan Pemesinan Di Mana Ia Dikira Mesin pelarik CNC kami memegang ketepatan kedudukan berulang ≤±0.003mm, dan kami secara rutin memesin hingga ±0.01mm pada kelengkapan — jalur toleransi yang memastikan permukaan pengedap benar dan benang bersih.

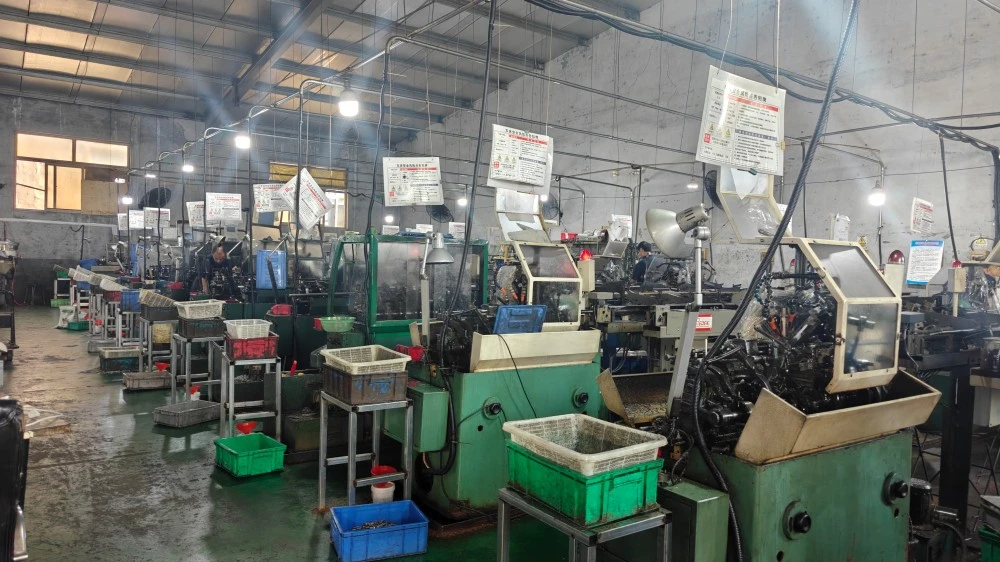

Dekad Kepakaran Kerja Logam Lebih 10 tahun dalam ketepatan pusingan bahagian, dengan kilang 5,000 m², 20 mesin pelarik CNC, dan kapasiti tahunan 100 juta keping. Kami telah memesinan setiap standard yang sesuai dalam katalog ini — berkali-kali.

Respons Kualiti 48 Jam Jika masalah ditemui, kami bertindak balas dalam masa 48 jam dan mengambil tanggungjawab pampasan sepenuhnya seperti yang dipersetujui. Komitmen itu, dihormati secara konsisten, itulah sebabnya 95% pelanggan kami memesan semula.

Dokumentasi Sedia Eksport Sijil bahan, laporan pemeriksaan dan rekod ujian tekanan dihantar dengan setiap pesanan. Penyelarasan pemeriksaan pihak ketiga tersedia.

Pembungkusan & Penghantaran

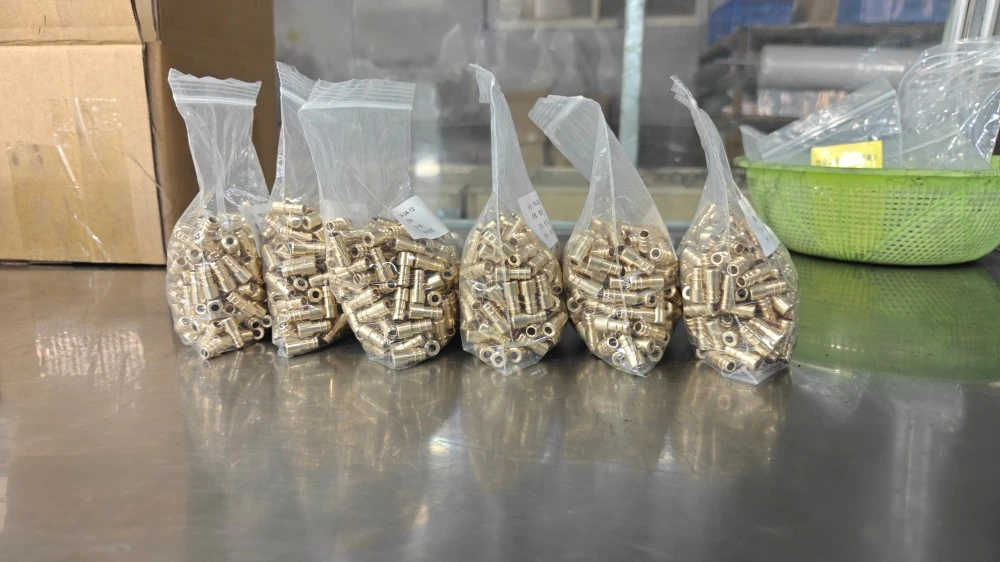

Kelengkapan dibersihkan, dilindungi daripada kakisan, dan dibungkus dalam beg poli, karton atau bekas kayu eksport. Pengangkutan ekspres, udara dan laut tersedia dari Pelabuhan Qingdao. Dokumentasi: Invois Komersial, Senarai Pembungkusan, Bil Muatan, Sijil Asal, Sijil Ujian Bahan. Untuk harga pemasangan hidraulik mesin CNC, pesanan pukal atau sebut harga, hubungi pasukan eksport kami.

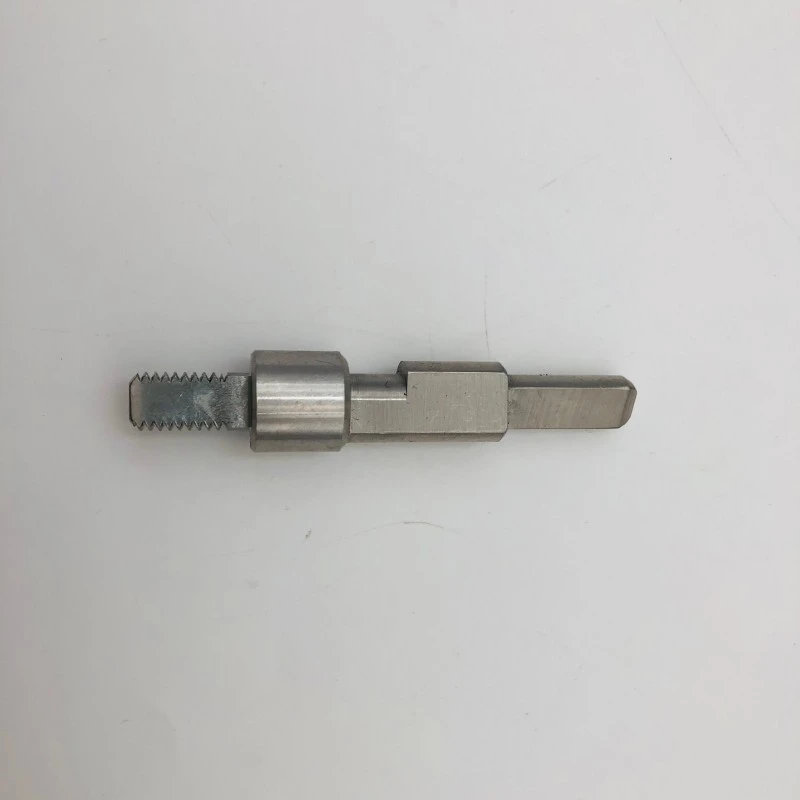

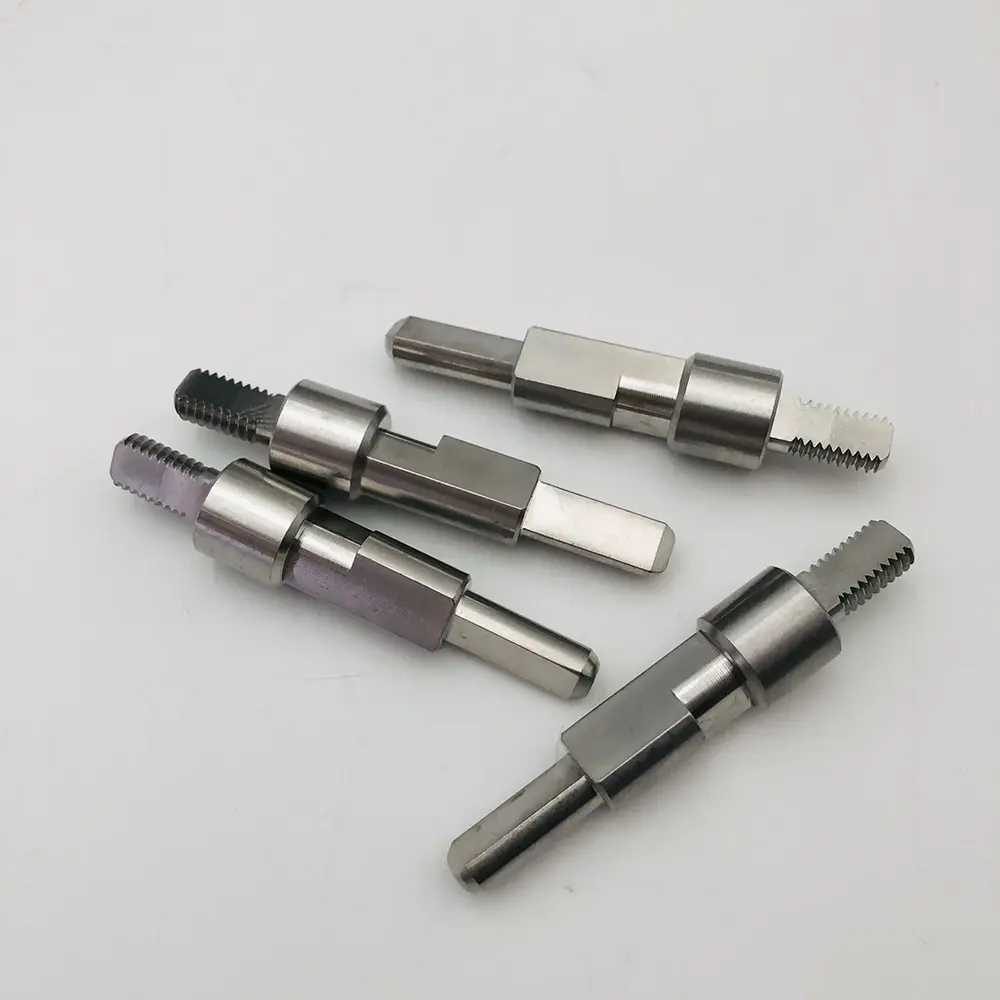

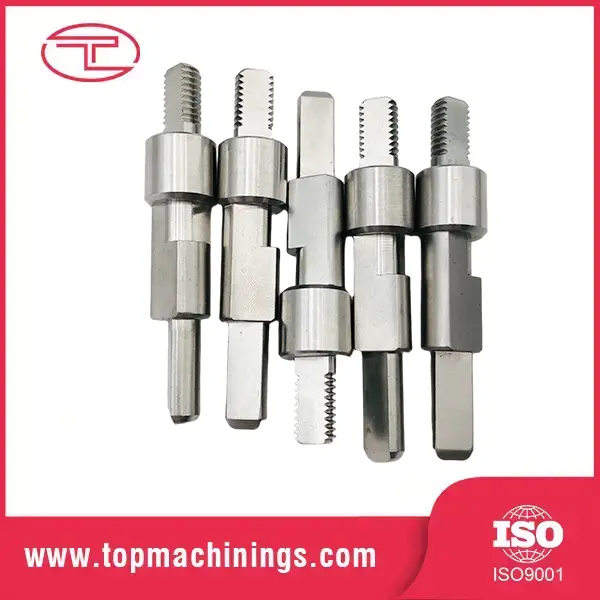

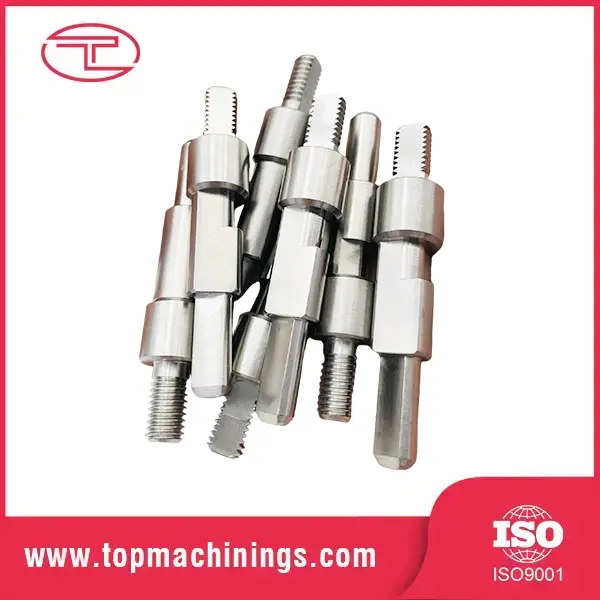

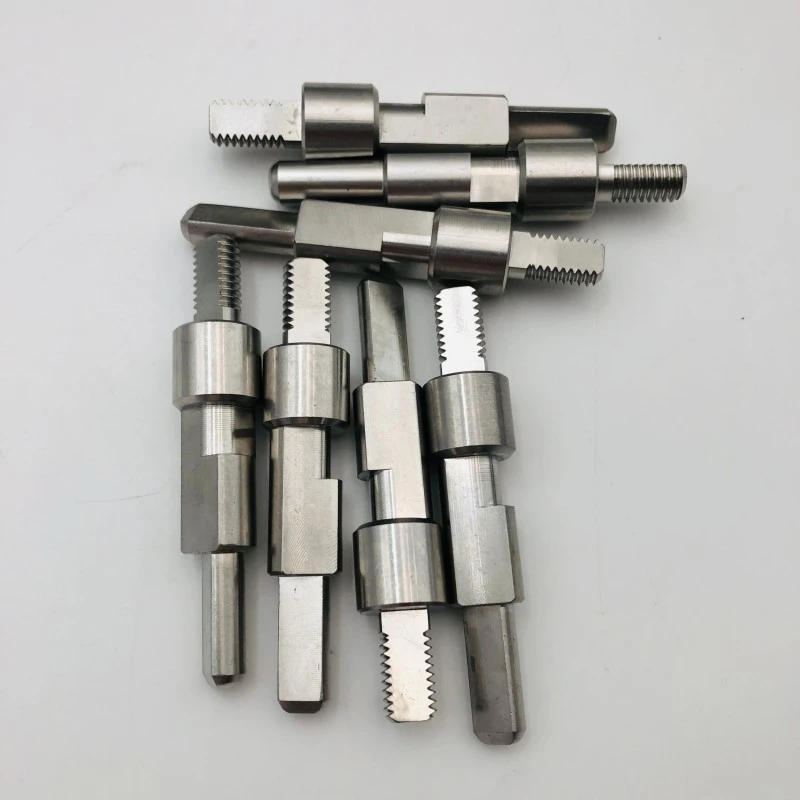

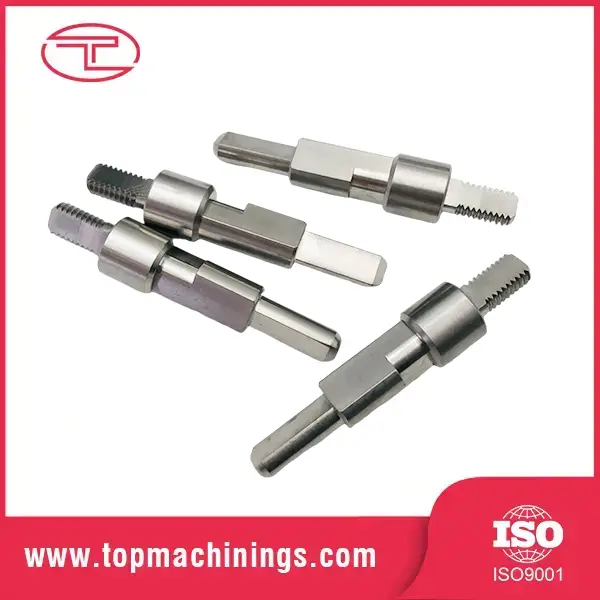

Aci Berulir Ketepatan Tinggi untuk Peralatan Perindustrian

Pelanggan: Pengeluar Peralatan Hidraulik Eropah

Industri: Fluid Power & Industrial Automation

Bahan: Keluli Tahan Karat / Keluli Karbon

Proses: Pemusingan CNC Ketepatan, Pengilangan, Benang & Rawatan Haba

Pelanggan memerlukan aci berulir berbilang langkah tersuai dengan toleransi ketat dan kemasan permukaan licin untuk mengelakkan kebocoran dan haus mekanikal dalam pemasangan hidraulik tekanan tinggi. Komponen pasaran standard gagal memenuhi keperluan tork dan penjajaran khusus mereka.

Menggunakan mesin pemusing CNC Swiss berbilang paksi dan mesin pengilangan ketepatan, kami mengeluarkan aci tersuai dengan profil benang yang tepat dan ciri kisar rata mengikut lukisan teknikal pelanggan. Kawalan kualiti yang ketat, termasuk ujian tolok benang 100% dan pemeriksaan kekasaran permukaan, telah digunakan sebelum penghantaran.

Soalan Lazim

S: Piawaian pemasangan manakah yang harus saya gunakan?

J: Ia bergantung pada rantau anda dan hujung hos: JIC adalah perkara biasa di Amerika Utara, BSP di Eropah/Asia, DIN metrik di Jerman, ORFS di mana prestasi getaran dan bebas kebocoran penting. Hantarkan kelengkapan atau lukisan semasa anda kepada kami dan kami akan mengenal pasti kelengkapan padanan standard dan bekalan.

S: Apakah tekanan yang boleh dikendalikan oleh kelengkapan anda?

A: Kelengkapan standard dinilai kepada tekanan kerja 350 bar; konfigurasi tekanan tinggi sehingga 630 bar. Kami menguji kumpulan sampel kepada tekanan berkadar 1.5×.

S: Bolehkah anda membekalkan kelengkapan keluli tahan karat untuk kegunaan makanan atau laut?

J: Ya — Kelengkapan SUS316 dengan kemasan pempasifan tersedia untuk aplikasi makanan, marin dan farmaseutikal. Sijil bahan disediakan.

S: Adakah anda menawarkan kelengkapan tersuai setiap lukisan?

J: Ya, kelengkapan tersuai sepenuhnya adalah kepakaran kami. Hantar lukisan atau sampel dan kami akan membuat mesin mengikut geometri tepat anda, termasuk konfigurasi port tersuai.

S: Apakah MOQ anda dan masa penghantaran pemasangan hidraulik mesin CNC?

A: Sampel: 3–5 hari, MOQ fleksibel. Pengeluaran: purata 15 hari. Pengangkutan laut dari Qingdao, atau ekspres untuk pesanan kecil segera.
